Konfigurasi Kipas Empar Tersuai manakah yang Mengoptimumkan Prestasi Sistem Anda?

Jurutera dan pakar perolehan menghadapi keputusan yang rumit apabila menentukan kipas empar tersuai sistem untuk aplikasi industri. Peranti mekanikal ini menukar tenaga putaran kepada aliran udara dan tekanan melalui tindakan pendesak, memberikan fungsi kritikal di seluruh sektor HVAC, pembuatan, pemprosesan kimia dan penjanaan kuasa. Memahami hubungan teknikal antara geometri pendesak, pembinaan bahan dan kecekapan motor memastikan pemilihan peralatan optimum yang mengimbangi pelaburan awal dengan kos operasi kitaran hayat.

Memahami Asas Kipas Empar

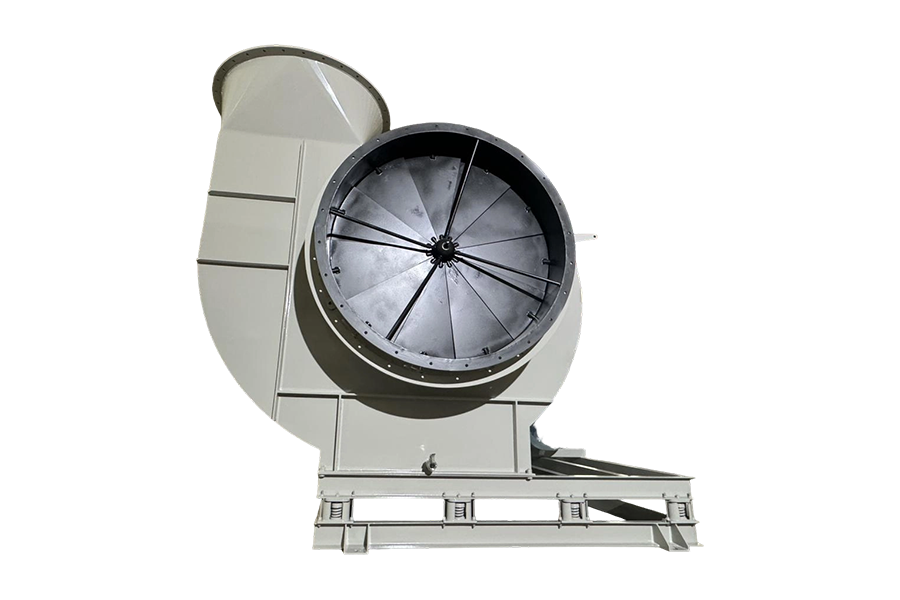

A kipas empar tersuai beroperasi pada prinsip pecutan jejari. Udara masuk secara paksi melalui mata pendesak, kemudian daya emparan mempercepatkannya ke luar sepanjang permukaan bilah pada 90 darjah ke arah pengambilan. Perumah volut mengumpul udara berkelajuan tinggi ini dan menukar tenaga kinetik kepada tekanan statik melalui pengembangan beransur-ansur luas keratan rentas. Keupayaan penjanaan tekanan ini membezakan reka bentuk emparan daripada alternatif paksi, menjadikannya penting untuk sistem dengan rintangan saluran atau keperluan penapisan yang ketara.

Diameter pendesak secara langsung mempengaruhi ciri prestasi. Diameter yang lebih besar menggerakkan isipadu udara yang lebih besar pada kelajuan putaran yang lebih rendah, meningkatkan kecekapan dan mengurangkan bunyi bising. Pendesak industri standard berkisar antara 200mm hingga 3000mm, bergantung pada keperluan aplikasi. Pengiraan kelajuan khusus, ditentukan oleh kelajuan putaran, kadar aliran dan kenaikan tekanan, membimbing klasifikasi kipas yang betul untuk setiap titik tugas.

Jenis Reka Bentuk Pendesak dan Ciri Prestasi

Geometri pendesak mewakili pembolehubah penyesuaian utama yang mempengaruhi kecekapan, keupayaan tekanan dan pengendalian zarah. Tiga konfigurasi bilah asas mendominasi aplikasi perindustrian, setiap satu menawarkan profil prestasi yang berbeza

Jadual perbandingan berikut meringkaskan perbezaan kritikal antara jenis pendesak:

Pendesak Melengkung Ke Hadapan

Pendesak melengkung ke hadapan, biasanya dipanggil reka bentuk sangkar tupai, menampilkan banyak bilah cetek melengkung ke arah putaran. Konfigurasi ini cemerlang dalam aplikasi tekanan rendah dan volum tinggi yang memerlukan tapak kaki padat. Walau bagaimanapun, keluk kuasa beban lampau memberikan risiko operasi—beban motor meningkat dengan ketara apabila tekanan statik berkurangan, berpotensi menyebabkan kegagalan motor jika rintangan sistem berubah.

Pendesak Melengkung Ke Belakang

Kipas emparan melengkung ke belakang konfigurasi memberikan kecekapan unggul melalui profil bilah aerodinamik yang melengkung melawan arah putaran. Pendesak ini mencapai kecekapan 75-85% sambil mengekalkan ciri kuasa tanpa beban. Reka bentuk bilah pembersihan sendiri bertolak ansur dengan beban habuk yang sederhana, menjadikannya sesuai untuk unit pengendalian ekzos dan udara industri. Varian tekanan tinggi mencapai tekanan statik sehingga 1750 mmWC dengan volum udara mencapai 950,000 CMH

Pendesak Bilah Radial

Reka bentuk jejari menggunakan bilah lurus memanjang berserenjang dengan paksi putaran. Konfigurasi teguh ini mengendalikan bahan yang melelas, gentian bertali, dan aliran udara sarat zarah yang akan merosakkan bilah melengkung. Aplikasi industri termasuk penghantar pneumatik, sistem letupan pasir, dan pengendalian serpihan kayu, di mana ketahanan mengatasi pengoptimuman kecekapan .

Kecekapan dan Padanan Aplikasi

Memilih jenis pendesak yang sesuai memerlukan analisis kualiti udara, keperluan tekanan, dan keutamaan kecekapan. Aplikasi udara bersih dengan tekanan sederhana perlu sesuai dengan reka bentuk melengkung ke belakang. Sistem HVAC volum tinggi, tekanan rendah berfungsi dengan cekap dengan pendesak melengkung ke hadapan. Bahan yang kasar atau berserabut mewajibkan konfigurasi bilah jejari walaupun kecekapan yang lebih rendah.

Pemilihan Bahan untuk Aplikasi Tersuai

Persekitaran operasi menentukan spesifikasi bahan untuk kipas empar tersuai pembinaan. Suhu melampau, media menghakis dan tahap lelasan mempengaruhi jangka hayat komponen dan selang penyelenggaraan. Bahan standard termasuk keluli karbon, aloi aluminium dan pelbagai gred keluli tahan karat, dengan salutan khusus tersedia untuk keadaan yang melampau.

Jadual berikut membandingkan pilihan bahan dan kesesuaiannya untuk persekitaran industri yang berbeza:

Pembinaan Keluli Karbon

Gred keluli karbon standard menawarkan penyelesaian kos efektif untuk pengudaraan am dan aplikasi udara bersih. Salutan serbuk atau kemasan epoksi memanjangkan hayat perkhidmatan dalam persekitaran yang sederhana menghakis. Pembinaan dikimpal tolok berat menahan tekanan sehingga tolok air 22 inci untuk kitaran tugas industri [^45^].

Pilihan Keluli Tahan Karat

Kipas empar keluli tahan karat pembinaan menangani persekitaran yang menuntut dalam pemprosesan kimia, pembuatan makanan, dan aplikasi marin. Keluli tahan karat jenis 304 tahan bahan kimia organik dan protokol pembersihan standard. Jenis 316L memberikan rintangan klorida yang unggul untuk pemasangan pantai dan sistem penyental kimia.

Aloi Aluminium

Pendesak aloi aluminium A356, yang dihasilkan melalui tuangan tekanan rendah dan rawatan haba T6, mencapai kekuatan tegangan melebihi 280 MPa dengan pemanjangan melebihi 3.5% .Komponen ringan ini mengurangkan berat keseluruhan kipas sebanyak kira-kira 60% berbanding dengan keluli yang setara, memanfaatkan aplikasi pengangkutan dan pemasangan dengan had struktur. Pembinaan aluminium juga memenuhi keperluan kalis percikan untuk aplikasi atmosfera letupan.

Salutan dan Aloi Khusus

Persekitaran yang melampau mungkin memerlukan bahan khusus, termasuk titanium untuk rintangan kakisan yang unggul, Monel untuk aplikasi marin, atau plastik bertetulang gentian kaca (FRP) untuk rintangan kimia. Pilihan premium ini meningkatkan pelaburan awal tetapi mengurangkan kos kitaran hayat melalui selang penyelenggaraan yang dilanjutkan.

Piawaian dan Pematuhan Kecekapan Motor

Klasifikasi kecekapan motor memberi impak yang ketara kipas empar tersuai ekonomi operasi. Suruhanjaya Elektroteknikal Antarabangsa (IEC) menetapkan kelas kecekapan di bawah standard 60034-30-1, dengan mandat kawal selia memacu penggunaan peringkat kecekapan yang lebih tinggi .

Jadual berikut menggariskan ciri kelas kecekapan dan keperluan pematuhan:

IE2 Motor Kecekapan Tinggi

Motor IE2 mewakili garis asas untuk aplikasi kuasa kuda pecahan antara 0.12 kW dan 0.75 kW di bawah peraturan semasa. Motor ini sesuai dengan aplikasi tugas terputus-putus di mana operasi berterusan tidak mewajarkan pelaburan kecekapan premium.

Keperluan Kecekapan Premium IE3

Sejak Julai 2021, peraturan EU mewajibkan kecekapan IE3 untuk motor antara 0.75 kW dan 1000 kW . Kipas sentrifugal IE3 IE4 kecekapan motor pematuhan memastikan pengurangan penggunaan tenaga sebanyak 15-20% berbanding bersamaan IE2. Motor ini sesuai dengan aplikasi operasi berterusan, termasuk pengudaraan industri dan penyejukan proses.

IE4 Super Premium Kecekapan

Motor IE4 memberikan kecekapan maksimum untuk aplikasi yang menuntut dengan operasi hampir berterusan. Keperluan kawal selia mewajibkan pematuhan IE4 untuk motor 0.75-200 kW mulai Julai 2023 . Motor ini mencapai tahap kecekapan melebihi 96%, memberikan pulangan pelaburan yang cepat melalui penjimatan tenaga walaupun kos permulaan yang lebih tinggi .

Garis Masa Pematuhan Peraturan

Pasukan perolehan mesti mengesahkan pematuhan kecekapan motor terhadap peraturan yang berkenaan. Motor yang tidak patuh menghadapi sekatan import dan penalti operasi dalam pasaran terkawal. Penyepaduan pemacu frekuensi boleh ubah (VFD) dengan motor IE2 mungkin memenuhi keperluan kecekapan dalam bidang kuasa tertentu, walaupun spesifikasi motor IE3 atau IE4 langsung memastikan pematuhan universal .

Parameter Penyesuaian untuk Aplikasi Perindustrian

Spesifikasi Diameter dan Lebar Pendesak

Pemilihan diameter pendesak kipas emparan memerlukan mengimbangi keperluan prestasi dengan kekangan fizikal. Diameter standard berjulat daripada 200mm untuk unit HVAC padat hingga 3000mm untuk aplikasi industri berat. Lebar pendesak, diukur secara paksi, menentukan kapasiti aliran udara pada diameter tertentu. Pendesak yang lebih luas memproses volum yang lebih besar tetapi memerlukan input kuasa yang lebih tinggi secara proporsional.

Perisian pemilihan mengira diameter optimum berdasarkan kadar aliran yang diperlukan, tekanan sistem dan kelajuan putaran. Persamaan Euler menggandingkan diameter pendesak dengan sudut pemuatan bilah—diameter yang lebih kecil memerlukan sudut bilah yang lebih curam untuk mencapai kenaikan tekanan yang setara .

Tekanan Stati dan Keperluan CFM

Kipas empar tekanan tinggi aplikasi menuntut analisis yang teliti terhadap rintangan sistem. Keperluan tekanan statik termasuk kehilangan geseran kerja saluran, rintangan penapis dan penurunan tekanan komponen. Meremehkan rintangan sistem mengakibatkan aliran udara tidak mencukupi, manakala anggaran berlebihan membazirkan tenaga dan meningkatkan bunyi.

Kipas industri standard mencapai tekanan statik antara 0.5 hingga 6.0 inci lajur air, dengan reka bentuk tekanan tinggi khusus mencapai lajur air 70 inci atau lebih tinggi.  Pengesahan prestasi kepada piawaian DIN 24166 Kelas 1 atau BS 848 Kelas A memastikan penghantaran kapasiti terkadar.

Suhu dan Pertimbangan Alam Sekitar

Julat suhu operasi mempengaruhi pemilihan bahan dan spesifikasi galas. Kipas standard menampung suhu sehingga 80°C, manakala reka bentuk suhu tinggi dengan pembinaan keluli tahan karat beroperasi secara berterusan pada 350°C dan sekejap-sekejap pada 550°C. Aplikasi suhu tinggi memerlukan penginapan pengembangan terma dalam reka bentuk pelekap dan pengedap aci yang dinilai untuk suhu tinggi.

Kaedah Pemilihan untuk Perolehan B2B

Pemilihan sistematik memastikan kipas empar tersuai prestasi sepadan dengan keperluan aplikasi. Matriks pemilihan berikut membimbing keputusan perolehan:

Mengira Rintangan Sistem

Pengiraan tekanan statik yang tepat memerlukan penjumlahan semua komponen sistem. Geseran saluran bergantung pada diameter, panjang dan kekasaran permukaan. Rintangan penapis berbeza mengikut jenis media dan pemuatan. Selekoh, peralihan dan peredam menyumbang kerugian tambahan. Amalan yang disyorkan menentukan peminat yang mencapai CFM yang diperlukan pada 1.25 kali tekanan sistem yang dikira untuk memastikan margin prestasi yang mencukupi.

Memadankan Lengkung Kipas dengan Titik Operasi

Kecekapan optimum berlaku apabila titik operasi sistem bersilang dengan lengkung kipas berhampiran Titik Kecekapan Terbaik (BEP). Beroperasi dengan ketara meninggalkan BEP menyebabkan ketidakstabilan dan peredaran semula. Operasi kanan-BEP mengurangkan kecekapan dan meningkatkan bunyi. Pemacu frekuensi boleh ubah membolehkan operasi pada berbilang tempat tugas sambil mengekalkan kecekapan.

Pertimbangan Pemasangan dan Operasi

Pilihan Konfigurasi Drive

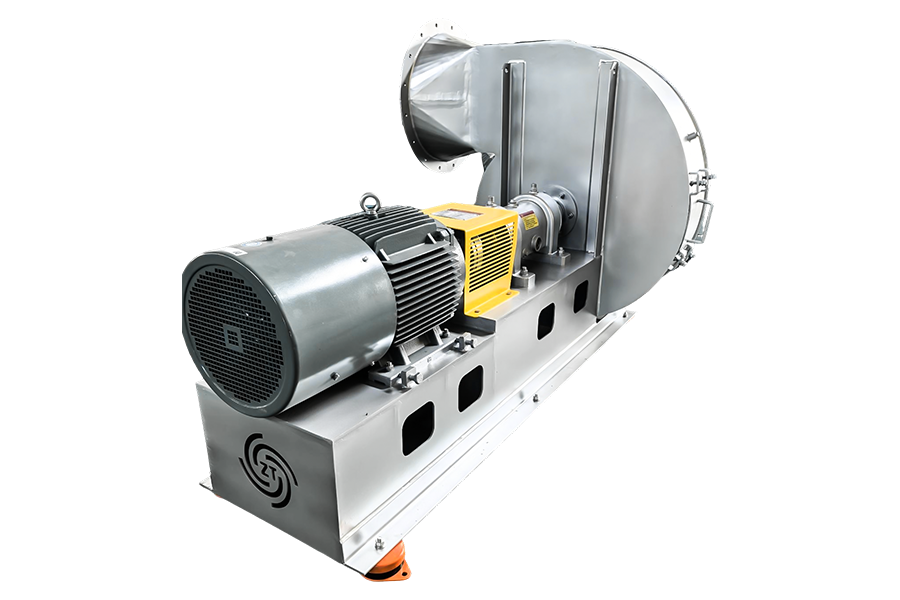

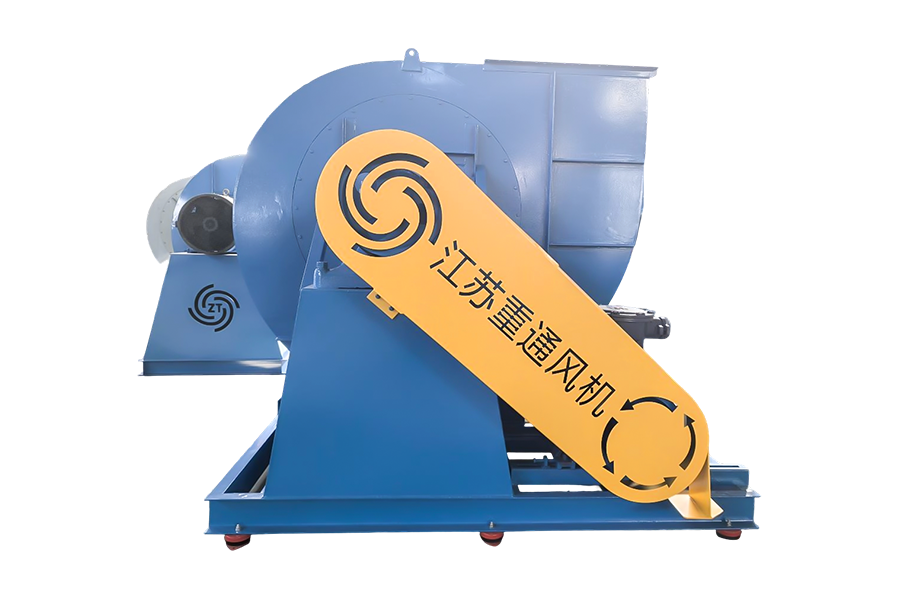

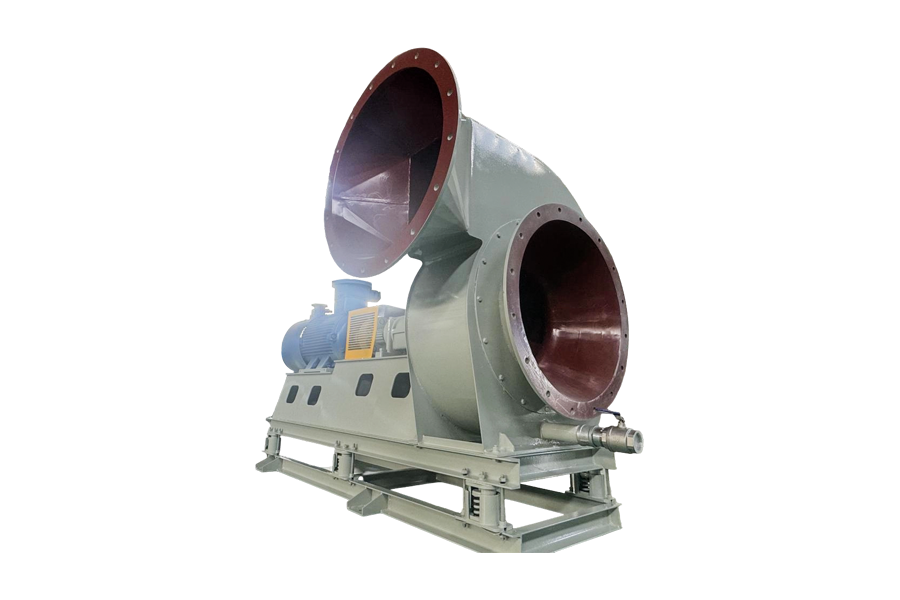

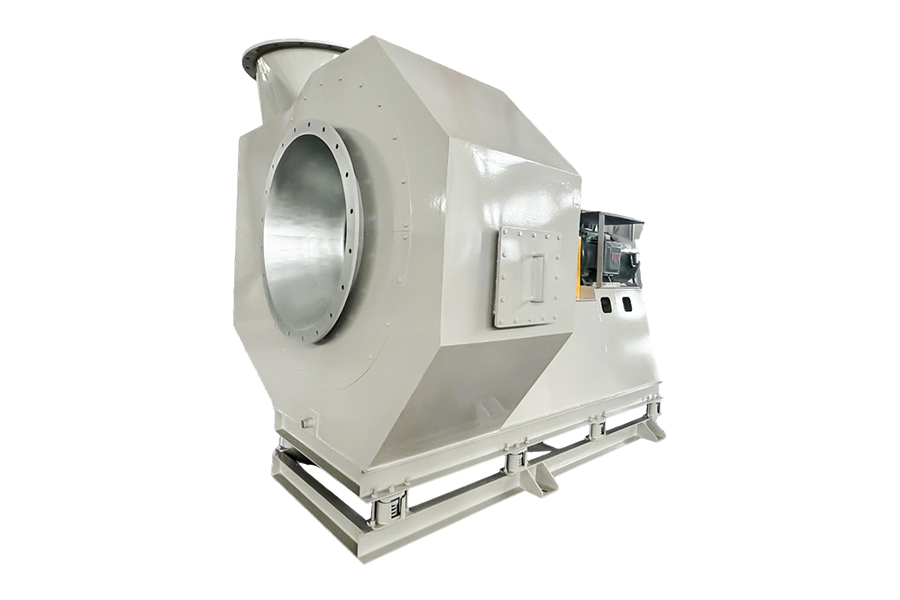

Konfigurasi pemacu langsung melekapkan pendesak terus pada aci motor, menghapuskan kehilangan tali pinggang dan penyelenggaraan. Susunan padat ini sesuai dengan aplikasi udara bersih dengan keperluan tugas yang konsisten. Sistem pemacu tali pinggang membenarkan pelarasan kelajuan melalui perubahan nisbah takal dan menyediakan pengasingan motor daripada suhu aliran udara. Pemacu gandingan menawarkan kecekapan pertengahan dengan keperluan penyelenggaraan yang minimum.

Penyepaduan VFD dan Kawalan Kelajuan

Pemacu frekuensi boleh ubah melaraskan kelajuan motor agar sepadan dengan permintaan sistem yang berbeza-beza, memberikan penjimatan tenaga yang ketara berbanding kawalan peredam. Undang-undang kipas menentukan bahawa aliran udara berubah secara linear dengan kelajuan, tekanan berbeza dengan kelajuan kuasa dua, dan kuasa berbeza dengan kelajuan kiub. Pengurangan kelajuan 20% menghasilkan lebih kurang 50% penjimatan kuasa.

Penyelenggaraan dan Hayat Perkhidmatan

Peminat industri standard mencapai 40,000 hingga 100,000 jam hayat telinga, bergantung pada keadaan operasi. Galas berlincir gris memerlukan pelinciran semula berkala, manakala sistem mandi minyak menawarkan selang masa yang panjang. Pengimbangan pendesak kepada ISO 1940 Gred 6.3 atau 2.5 meminimumkan getaran dan memanjangkan hayat komponen [^52^]. Pemeriksaan kerap kehausan bilah, terutamanya dalam aplikasi sarat zarah, menghalang kegagalan bencana.

Soalan Lazim

Bagaimanakah saya memilih yang betul melengkung ke belakang d kipas empar untuk permohonan saya?

Pemilihan memerlukan penentuan empat parameter: aliran udara yang diperlukan (CFM), jumlah tekanan statik sistem (inci tolok air), ketumpatan udara pada suhu operasi dan tahap hingar yang boleh diterima. Pendesak melengkung ke belakang sesuai dengan aplikasi yang memerlukan tekanan statik sederhana hingga tinggi (sehingga 15 in. w.g.) dengan udara bersih atau sederhana berdebu. Peminat ini mencapai kecekapan 75-85% dan menampilkan lengkung kuasa tanpa beban yang melindungi motor daripada beban berlebihan. Padankan lengkung kipas dengan lengkung rintangan sistem anda, memastikan titik operasi berada dalam lingkungan 80-100% daripada kadar aliran BEP untuk kecekapan optimum .

Apa yang membezakan kipas empar tekanan tinggi reka bentuk daripada model standard?

Kipas empar tekanan tinggi menggabungkan reka bentuk pendesak khusus dan pembinaan teguh untuk mencapai tekanan statik melebihi julat standard. Unit ini lazimnya menggunakan pendesak melengkung atau jejari ke belakang dengan pembinaan bilah bertetulang, perumah dikimpal tolok berat yang dinilai kepada 22 in. w.g., dan komponen seimbang ketepatan untuk menahan tahap tegasan yang lebih tinggi. Aplikasi termasuk saluran saluran yang panjang, sistem penapisan berkecekapan tinggi, dan penghantar pneumatik di mana keperluan tekanan melebihi 10 in. w.g. Kipas standard biasanya mengendalikan 0.5-6 in. w.g., manakala reka bentuk tekanan tinggi mencapai 70 in. w.g.

Kelas kecekapan motor manakah yang harus saya nyatakan untuk aplikasi tugas berterusan?

Aplikasi tugas berterusan (operasi 24/7) membenarkan motor IE4 Super Premium Efficiency walaupun kos permulaan yang lebih tinggi. Peningkatan kecekapan 10% berbanding motor IE3 menjana bayaran balik yang pantas melalui penjimatan tenaga. Untuk aplikasi yang beroperasi 4,000 jam setiap tahun, IE3 Premium Efficiency mewakili spesifikasi minimum di bawah peraturan EU untuk motor melebihi 0.75 kW. Kewajipan terputus-putus atau aplikasi bermusim boleh menggunakan motor IE2 jika peraturan membenarkan. Sentiasa sahkan keperluan kawal selia tempatan, kerana mandat kecekapan berbeza mengikut bidang kuasa dan tarikh pelaksanaan berlangsung hingga 2023 untuk pematuhan IE4.

Bagaimana pemilihan diameter pendesak kipas emparan menjejaskan prestasi dan kecekapan?

Diameter pendesak secara langsung mempengaruhi kapasiti aliran udara, penjanaan tekanan, dan keperluan kelajuan putaran. Diameter yang lebih besar menggerakkan volum udara yang lebih besar pada RPM yang lebih rendah, meningkatkan kecekapan dan mengurangkan hingar. Walau bagaimanapun, pemilihan diameter mesti mengimbangi keperluan prestasi dengan kekangan fizikal dan had kelajuan hujung. Pengiraan kelajuan khusus (ns = 5.54 × n × √Q / H^(3/4)) membimbing saiz yang betul. Diameter yang berlebihan berbanding keperluan sistem menyebabkan operasi jauh ke kiri BEP, mengurangkan kecekapan dan berpotensi menyebabkan ketidakstabilan. Diameter yang tidak mencukupi memerlukan kelajuan putaran yang lebih tinggi untuk mencapai prestasi yang dinilai, meningkatkan bunyi dan haus

Rujukan

1. Blauberg Motors. (2025). Apakah Perbezaan Antara Hadapan dan kipas emparan ke belakang? Sumber Teknikal Blauberg .
2. Syarikat Kipas & Peniup AirPro. (2026). Bahan Pembinaan untuk Kipas dan Blower Industri. Dokumentasi Teknikal AirPro .
3. Pergerakan Udara Hartzell. (2025). Panduan Pemilihan Kipas Empar: Memilih Jenis yang Tepat. Blog Kejuruteraan Hartzell .
4. ebm-papst. (2018). Kipas Empar - Prinsip Asas. ebm-papst Dokumentasi Teknikal .
5. Peminat Tersuai Australia. (2024). Pendesak Kipas Empar 101: Jenis dan Aplikasi. Panduan Teknikal Peminat Industri Swinnerton .
6. Witt & Sohn AG. (2024). Kecekapan Tenaga (EcoDesign) untuk Peminat Industri. Dokumentasi Teknikal Witt & Sohn .
7. Motor Kemenangan. (2025). Merevolusikan Prestasi: Bagaimana IE3 dan IE4 Motors Mentakrifkan Semula Piawaian Industri. Analisis Industri Permotoran Kemenangan .
8. Hoyer Motors. (2025). IE1, IE2, IE3, IE4 Perbezaan Motor. Bank Pengetahuan Hoyer Motors .
9. Panduan Peminat & Peniup Industri. (2025). Kipas & Peniup Empar Industri: Panduan Terbaik untuk Pergerakan Udara Berkecekapan Tinggi. Sumber Industri Yichou Ningbo .
10. Usha Die Casting Industries. (2025). Spesifikasi Kipas Empar Melengkung Ke Belakang. Data Teknikal Peminat Simbiosis .
